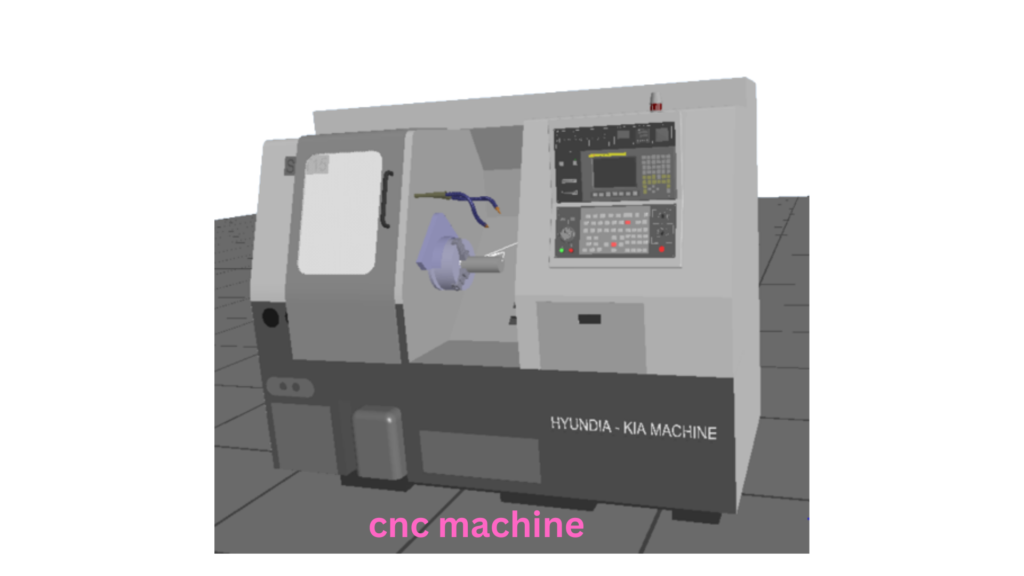

Introduction of cnc machine(CNC मशीन का परिचय)



CNC machine के Full From (CNC machine full form) कंप्यूटर न्यूमेरिकल कंट्रोल होता है, और CNC machine  एक मशीन टूल है जिसे कंप्यूटर प्रोग्राम द्वारा नियंत्रित किया जाता है। कंप्यूटर प्रोग्राम का उपयोग मशीन टूल की गतिविधियों को नियंत्रित करने के लिए किया जाता है,





cnc machine का मुख्य लाभ उच्च गति पर सटीक और सुसंगत (सरल ) तरीके से काम करने में सक्षम है। कंप्यूटर न्यूमेरिकल कंट्रोल (CNC) का उपयोग करके किसी भी वर्कपीस की सतह को आसानी पूर्वक हटाया जा सकता है। इसके अतिरिक्त, एक बार Program प्रोग्राम और सेटिंग लग जाने के बाद, इसे आसानी से दोहराया जा सकता है,यानी बहुत सारे वर्कपीस बनाए जा सकते हैं जिससे सीएनसी मशीनें बड़े पैमाने पर उत्पादन के लिए आदर्श बन जाती हैं।



cnc machine  का उपयोग एयरोस्पेस, ऑटोमोटिव, मेडिकल और इलेक्ट्रॉनिक्स ,इलेक्ट्रिकल कंपनियों में वर्कपीस और tools बनाने के उपयोग किया जाता है |



CNC मशीन के प्रकार



1. CNC Milling Machines:(सीएनसी मिलिंग मशीन:)इस मशीन परवर्कपीस को मल्टी एक्सेस(Multi axis) में घुमा कर ऑपरेशन की जाती है
2. CNC Lathes (सीएनसी खराद): सीएनसी खराद में, वर्कपीस को एक धुरी पर रखा जाता है जो उच्च गति से घूमता है,और टूल फिक्स होता है और सीधे दिशा में कटिंग करते हुए चलता है
3. CNC Plasma Cutters(सीएनसी प्लाज्मा कटर): ये मशीनें विद्युत प्रवाहकीय सामग्री के माध्यम से काटने के लिए एक उच्च तापमान वाले प्लाज्मा मशाल का उपयोग करती हैं।
4. CNC Routers(सीएनसी राउटर):ये मशीनें लकड़ी, प्लास्टिक और धातु सहित विभिन्न सामग्रियों को तराशने और आकार देने के लिए काटने के उपकरण का उपयोग करती हैं।
5. CNC Laser Cutters: ये मशीनें धातु, प्लास्टिक और लकड़ी जैसी सामग्रियों को काटने के लिए एक उच्च शक्ति वाली लेजर बीम का उपयोग करती हैं।
6. CNC EDM (Electrical Discharge Machining) Machines:(इलेक्ट्रिकल डिस्चार्ज मशीनिंग) मशीनें: ये मशीनें वर्कपीस सामग्री को नष्ट करने और वांछित आकार बनाने के लिए विद्युत स्पार्क का उपयोग करती हैं।
7. CNC Waterjet Cutters:(सीएनसी वॉटरजेट कटर): ये मशीनें धातु, पत्थर और कांच सहित विभिन्न सामग्रियों के माध्यम से काटने के लिए पानी की एक उच्च दबाव वाली धारा का उपयोग करती हैं।
8. CNC Wire EDM Machines: (सीएनसी वायर ईडीएम मशीनें): ये मशीनें वर्कपीस में जटिल आकृतियों को काटने के लिए एक पतली तार का उपयोग करती हैं।



Parts used in CNC machine (CNC मशीन में यूज होने वाले पार्ट्स)



Controller (नियंत्रक): यह Cnc machine का मस्तिष्क है। यह कंप्यूटर से निर्देश प्राप्त करता है और मशीन की गतिविधियों को नियंत्रित करता है।

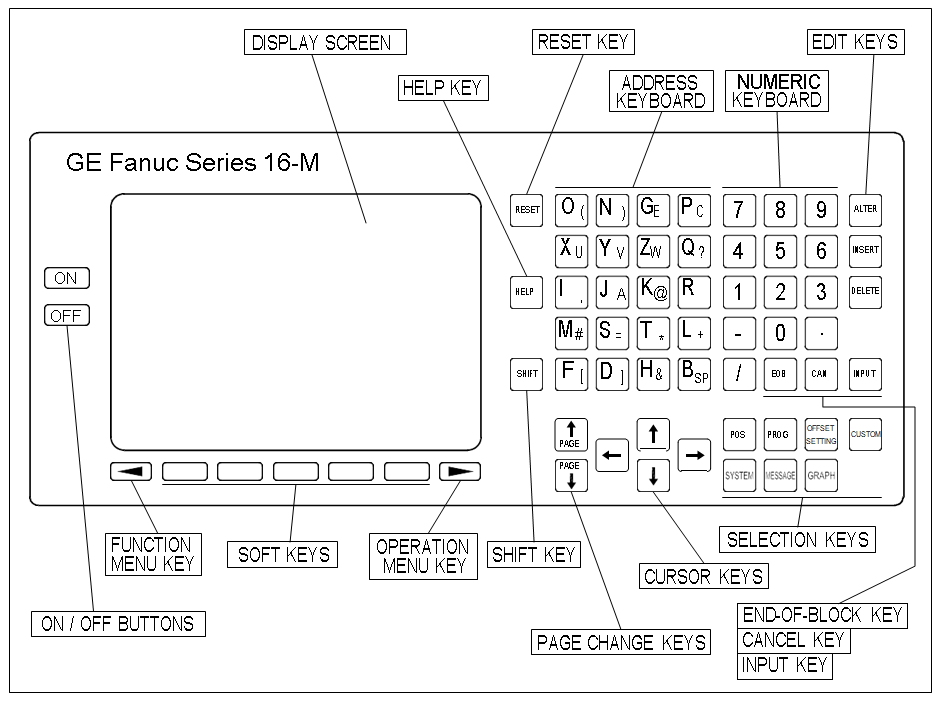

नीचे दिया गया उदाहरण CNC मशीनिंग Centre लिए एक विशिष्ट नियंत्रण(controller) कक्ष दिखाता है। टर्निंग सेंटर कंट्रोल पैनल लगभग समान होगा। मॉडल पहचान में अक्षर(letter) -M मिलिंग के लिए है – एक CNC टर्निंग सेंटर (लेथ) में इसके बजाय (टर्निंग के लिए) अक्षर (letter)-T होगा।

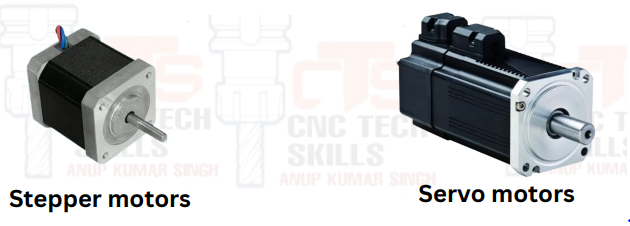

Motors(मोटर्स): CNC machine  में विभिन्न प्रकार की मोटरें होती हैं जो मशीन की गति को नियंत्रित करती हैं। सीएनसी मशीनों में उपयोग की जाने वाली सबसे सामान्य प्रकार की मोटरें स्टेपर मोटर(stepper motors) और सर्वो मोटर (servo motors)हैं।

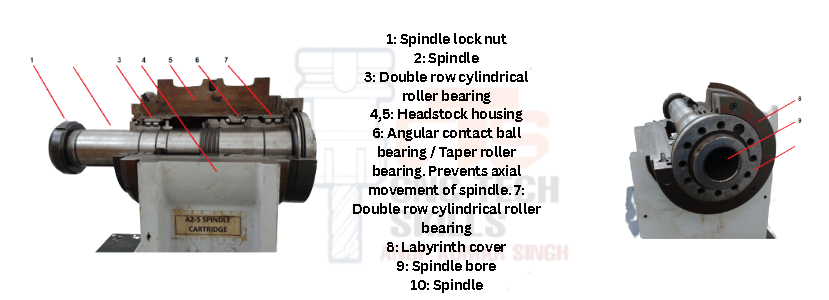

Spindle (स्पिंडल): स्पिंडल Cnc machine  का एक घूमने वाला हिस्सा है जो काटने के उपकरण को रखता है। जिस सामग्री पर काम किया जा रहा है, उसे काटने के लिए यह उच्च गति से घूमता है।

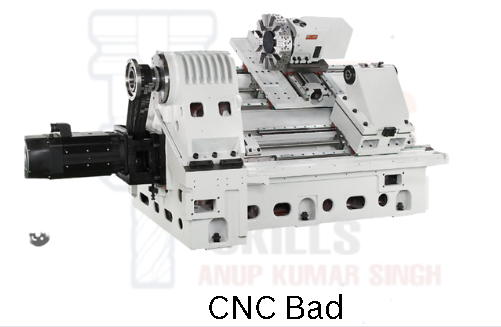

Bed(बेड): बेड सीएनसी मशीन का आधार है जहां वर्कपीस रखा जाता है। यह वर्कपीस के लिए एक स्थिर सतह प्रदान करता है और सटीक कटौती सुनिश्चित करने में मदद करता है।

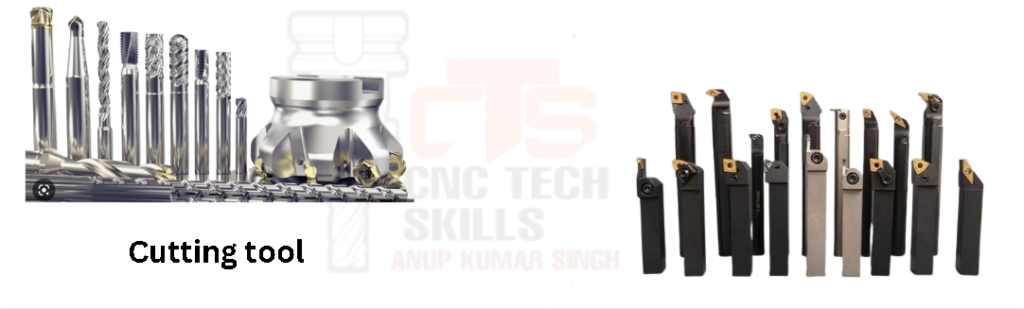

Cutting tools (काटने के उपकरण): सीएनसी मशीनें विभिन्न प्रकार के काटने के उपकरण का उपयोग करती हैं, जिसमें ड्रिल, मिल और खराद शामिल हैं। इन उपकरणों का उपयोग डिज़ाइन विनिर्देशों के अनुसार वर्कपीस को आकार देने और काटने के लिए किया जाता है।

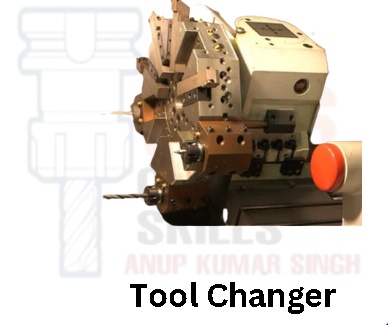

Tool Changer(टूल परिवर्तक): टूल परिवर्तक एक तंत्र है जो नियंत्रक(controller) द्वारा दिए गए आदेशों के आधार पर स्वचालित रूप से काटने के उपकरण को बदलता है। यह मशीन को मैनुअल टूल परिवर्तन की आवश्यकता के बिना कई ऑपरेशन करने की अनुमति देता है।

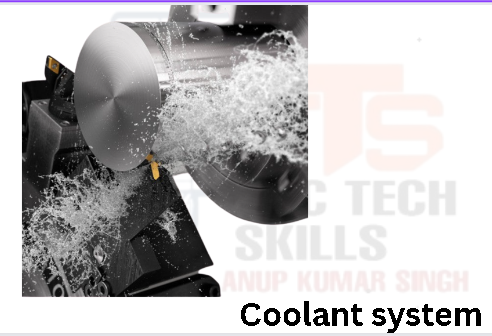

Coolant system (शीतलक प्रणाली): सीएनसी मशीनें ऑपरेशन के दौरान बहुत अधिक गर्मी उत्पन्न करती हैं, इसलिए मशीन और वर्कपीस को ठंडा रखने के लिए शीतलक प्रणाली Coolant system का उपयोग किया जाता है। शीतलक प्रणाली काटने के उपकरण को लुब्रिकेट करने और उनके जीवनकाल को बेहतर बनाने में भी मदद करती है।

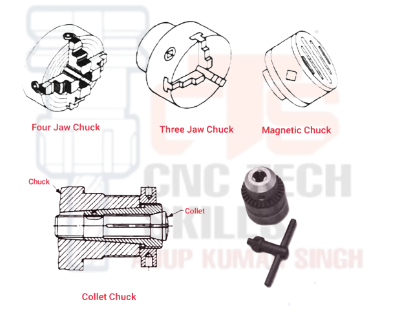

Work holding devices(वर्कहोल्डिंग डिवाइसेस): वर्कहोल्डिंग डिवाइसेस, जैसे कि वाइस और क्लैम्प्स, Chucks , Fixtures का उपयोग मशीनिंग के दौरान वर्कपीस को जगह पर रखने के लिए किया जाता है। वे यह सुनिश्चित करने में मदद करते हैं कि वर्कपीस अपनी स्थिति में रहे और काटने की प्रक्रिया के दौरान हिले नहीं |



LATHES AND TURNING CENTERS:-

Only basic data for a 2-axes CNC lathe are included.

Typical Specification

मशीन में यह सब पैरामीटर होते हैं जिससे हम पार्ट बनाने से पहले चेक करते हैं कि हमारा पाठ इस मशीन पर बन सकता है कि नहीं पार्ट की according मशीन अलग-अलग पैरामीटर के हो सकते हैं

	Metric	Imperial
Swing over bed :-इसका मतलब यह है कि ट्रेनिंग में X Axis में मशीनिंग किया जा सकता है	500 mm	19.7 in
Swing over cross‐slides	245 mm	9.6 in
Normal turning diameter	210 mm	8.3 in
Maximum turning diameter	280 mm	11.0 in
Maximum turning length	485 mm	19.0 in
X‐axis motion travel ( stroke )	210 mm	8.3 in
Z‐axis motion travel ( stroke )	470 mm	18.5 in
X‐axis rapid rate Z‐axis rapid rate	30 000 mm/min	1181 in/min
Chuck size	200 mm	8.0 in
Bar capacity	50 mm	2.0 in
Tool shank (external)	25.4 mm	1.0 in
Maximum cutting feedrate	1 265 mm/min	50.0 in/min
Maximum spindle speed	4 500 r/min
Spindle motor ( maximum )	15 kW	20 HP
Number of tool	12
Tailstock travel	445 mm	17.5 in
Chip conveyor	Yes
